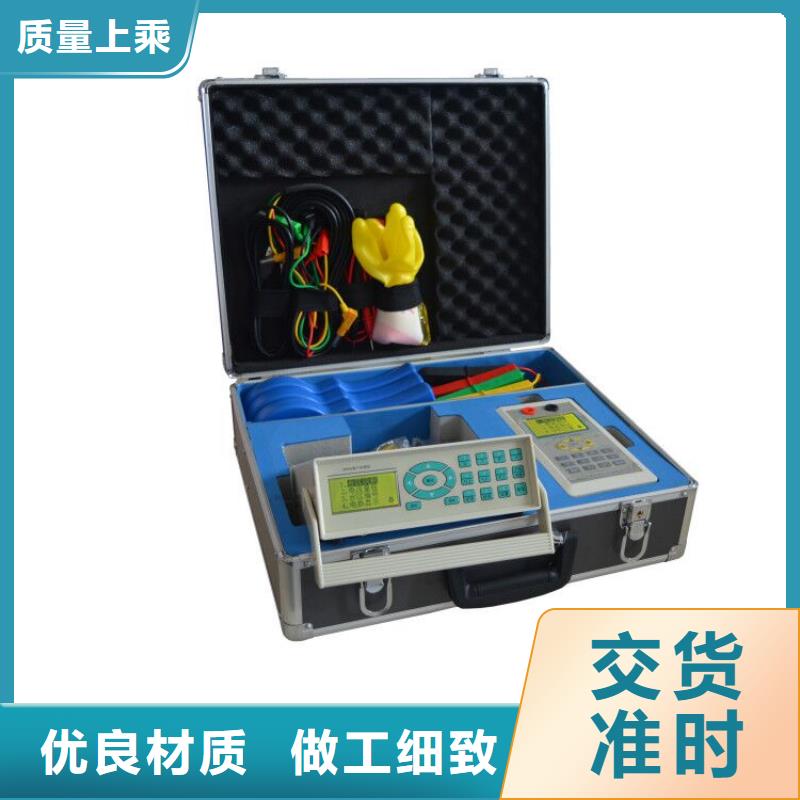

山东烟台台区识别仪主要功能载波测试：接收主机发送的电力载波信号，用于检测相别和压降。综合测试：分机可以接收到主机发送的电力载波信号是，提示用户可以发送电流脉冲，当用户发送电流脉冲后，主机一旦能够检测到该脉冲电流，将发送应答信息。此功能主要针对电力载波通讯存在串扰的情况下使用。可以的区分分机所在线路的台区、相序和压降情况；电流测试：发出一组电流脉冲信号；主机检测到信号发出应答载波信息，并显示相别情况。主要应用于电力载波通讯情况不好的时候，可以借助第三方通讯方式，通过分机发送电流信号，来看主机的接收结果情况。5.2 开关机在分机处于断电关机状态下，将随机所配分机测试线一端接入UL、UN,另一端接入市电，将接通分机电源，分机开始工作。随后分机会进入主菜单界面（如图12、13所示），等待您下一步的操作指令 综合测试在分机的主菜单界面下，通过”键移动光标，使光标选中“1、综合测试”，单击“确定”键，进入综合测试界面（如图14所示）。也可在主菜单下，直接单击“1”键，进入综合测试界面。图14该界面下的接线方式以及注意事项与“载波测试”完全相同，即红、黑测试线歪头接到仪器的接线孔，表笔端接到待测线路，分机将显示接入线路的交流电压。红、黑表笔之间只能接到AC220V的相电压线路上，切记不可接入AC380V以及其他更高电压等级的线路。在综合测试界面，当分机接到主机发来的完整电力载波数据帧后，在屏幕的左上角将显示“Y”符号，显示“按确定键发送电流”提示信息。此时用户单击“确定”键，将发送一组脉冲电流，此时如果主机可以检测到该电流脉冲群，将会发出载波确认信息。分机在发出脉冲电流后，将等待主机的应答信息，一旦得到应答信息，将显示被测线路的主机编号（即变压器编号）、被测线路所属相别等测试信息。如果主机修改量程为“零序电流”时，分机测试结果中的主机编号（即变压器编号）将增加显示分支信息。比如显示变压器表示的是此分机测试点属于编号为“1234”的主机（台区变压器），并且属于“A相电流钳”所钳的分支。

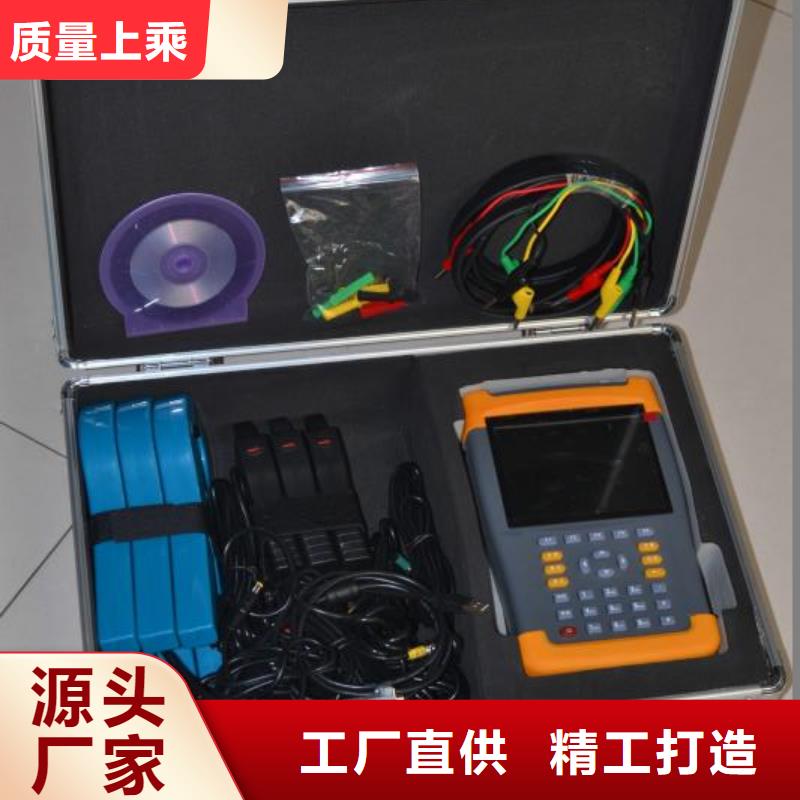

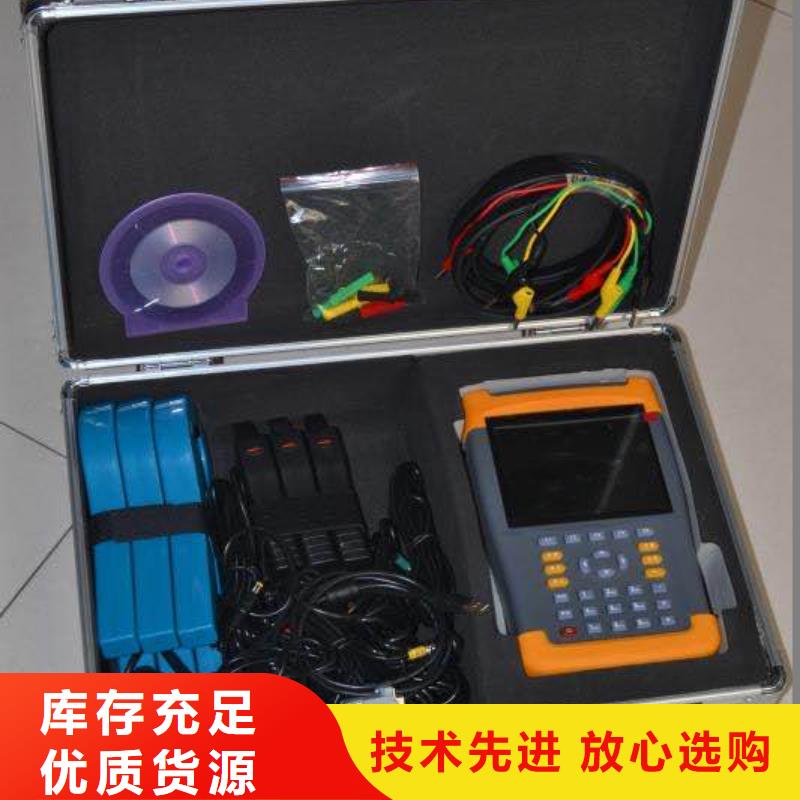

山东烟台台区识别仪接线说明图1（前侧面板）电压输入：A相电压输入Ua黄色，B相电压输入Ub绿色，C相电压输入Uc红色，零线输入 Un 黑色。电流输入：A相电流输入 Ia黄色，B相电流输入 Ib绿色，C相电流输入 Ic红色，在关机状态下，把电压测试线的一端按黑、黄、绿、红分别接到仪器后面板的Un、Ua、Ub、Uc端子，电压测试线的另一端（可安装夹子）对应夹到变压器出线的Un、Ua、Ub、Uc上。钳形电流表现场钳接的方式，要根据现场环境和使用需要来选择。具体可选择的模式有一下几种：使用500A钳表进行分支测试如图所示，除了连接好电压的Ua、Ub、Uc、Un以外，将500A钳形电流表分别钳到待测试分支的分支零线上（或同时钳住分支A、B、C三相线）。接好线后开机，修改量程为“零序电流”。图2 使用500A钳表进行分支测试示意图使用500A钳表进行台区归属关系测试如图所示，首先在关机情况下连接好Ua、Ub、Uc、Un等电压线，然后将A、B、C三相钳形电流表分别钳住变压器的低压总出线的A、B、C三相低压铜排或低压电缆。接好线后开机，修改量程为“相电流500A”。图3 使用500A钳表进行台区归属测试示意图使用5A钳表进行台区归属关系测试如图所示，如果现场不方便使用500A钳表对低压铜排或电缆进行装钳，并且现场低压总铜排或电缆装有计量用电流互感器，则可以使用3只5A钳表进行电流信号的现场采集。接好线后开机，修改量程为“相电流5A”。
